Pose de clignotants
Exemple sur les clignos arrière de Kawasaki 1100 Zéphyr
|
Petit cligno en plastique façon carbone beurk à gauche et cligno d'origine à droite |
|
Les clignos étaient avancés sur le support, tout ça pour pouvoir faire rentrer un porte bagage Bottelin sans les déposer à chaque fois |
|
Les connexions étaient correctes, mais indémontables |
|
Sous la selle, il faut dévisser la boite à rangements ... |
|
... que voici une fois déposée. |
|
Elle laisse apparaître la cavité où se loge le faisceau électrique |
|

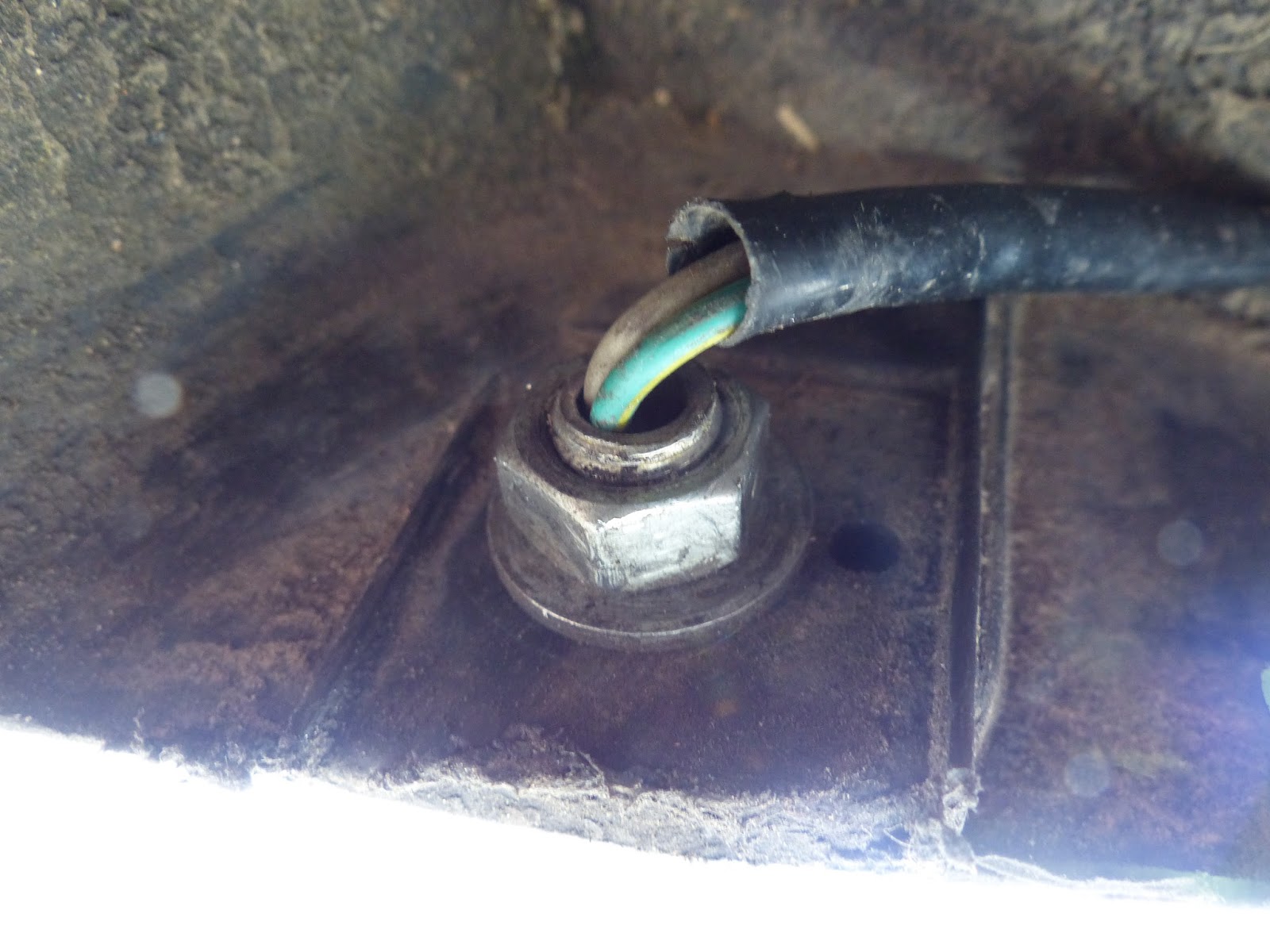

Ecrou de 14 pour déposer le cligno |
|
Voici les clignos d'origine posés. Ils sont plus écartés que les autres et se voient bien mieux, tout en étoffant l'arrière de la moto. |
|
Pour les branchements, un peu de matos est nécessaire : cosses cylindriques mâles et femelles, manchons d'étanchéïté ... |
|
... sans oublier : pince à dénuder, pince coupante, pince à sertir |
|
Etape 1 : enfiler un manchon sur un câble |
|
Etape 2 : glisser la cosse d'origine dans le cosse neuve, elle coince juste ce qu'il faut |
|
Etape 3 : sertir la cosse neuve sur l'ancienne |
|
Voici un détail de la pince à sertir, vraiment plus pratique qu'une pince classique et rendant un travail parfait |
|
Etape 4 : faire coulisser le manchon par dessus l'ensemble |
|
Et on recommence avec les cosses femelles et les grands manchons ... |
|
... jusqu'à obtenir ceci. C'est fiable, démontable à volonté et ressemble fort aux connections d'origine.
|
